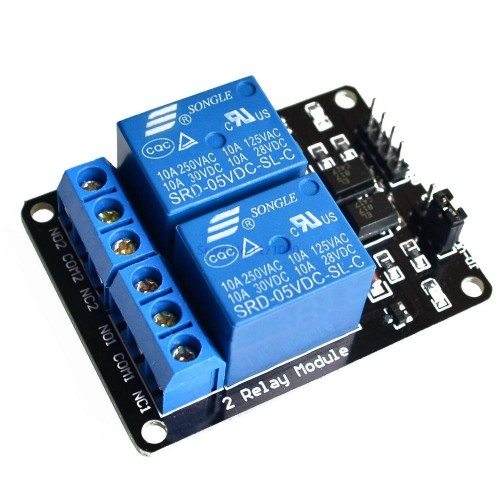

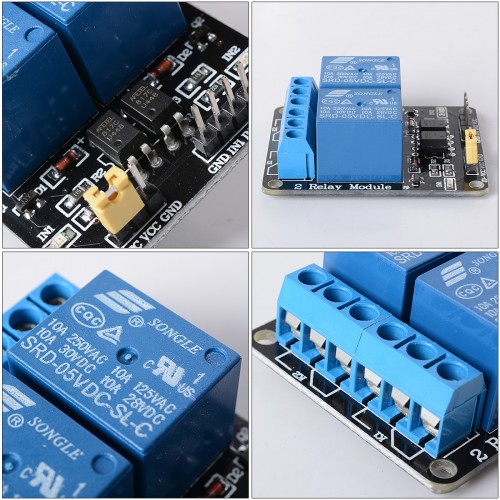

Üzerinde iki adet röle bulunan bir modüldür. Kart üzerindeki röleyi kontrol etmeniz için 5 volt sinyal giriş pini bulunmaktadır. Buradan vereceğiniz sinyal ile rölelenin anahtar konumunu ayarlayabilirsiniz. Böylelikle üzerinden hem ac hem dc akım geçirebilir. Mikrodenetleyeciden tetik sinyali sırasında 20mA"lik bir akım çekmektedir.

Röle basit bir açma/kapama anahtarıdır. Giriş voltajı 5 Volt olduğunda çalışır, giriş voltajı 0 Volt olduğunda kapanır. Röle aynı zamanda izolasyon sağlayan elektromekanik bir komponenttir. Kontrol (geliştirme) kartları ve shiled'ın bağlı olduğu düşük güç tarafıyla, röle modülünün çalıştığı yüksek güç tarafında, röle yoluyla bağlantı koparılmıştır. Bu şekilde yüksek voltaj/akım koruması sağlanmış olur. Röle lojik 0(0V) ile tetiklenir.

ÖZELLİKLER:

30VDC veya 220VAC gerilimde 10A"e kadar akımı anahtarlayabilmektedir.
5V ile 2'li role kontrol kartının kontakları kontrol edilebilir.
Gövde yapısı kimyasal ortamlara veya yüksek sıcaklığa dayanabilecek şekildedir.

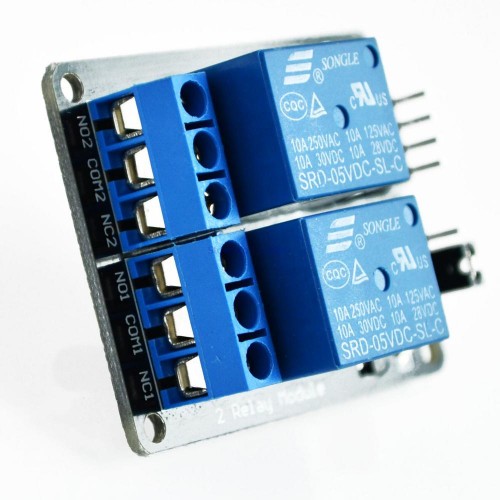

Her bir röle için NC, NO ve COM bacakları dışarı alınmıştır. Böylece tetikleme durumunda kısa devre veya tetikleme durumunda açık devre olması istenilen durumlarda kullanılabilir.
Arduino kartlarla ve üzerinde PIC, ARM, MSP430 MCU blulunan diğer kartlarla kolayca kullanılabilir.
Çeşitli hobi, endüstriyel ve robotik projelerde sıklıkla kullanılır.
Bu ürünle tek bir lambayı , tek bir motoru ve ya yüksek voltaj ve akım gerektiren uygulamalarınızı yapabilirsiniz.
Kolay kullanımlı pratik bir üründür.

TEKNİK ÖZELLİKLER:

Role kontakları 30Vdc/10Amp ya da 200Vac/10Amp anahtarlayabilmektedir.
Her röle 15-20mA akım çeker.
Röle voltaj akım dayanım kapasitesi, AC250V 10A, AC125V 10A; DC30V 10A , DC28V 10A.
Çalışma sıcaklığı: -25°C ~ 70°C.
