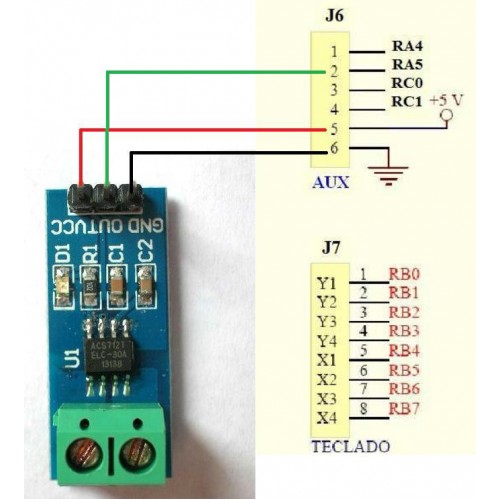

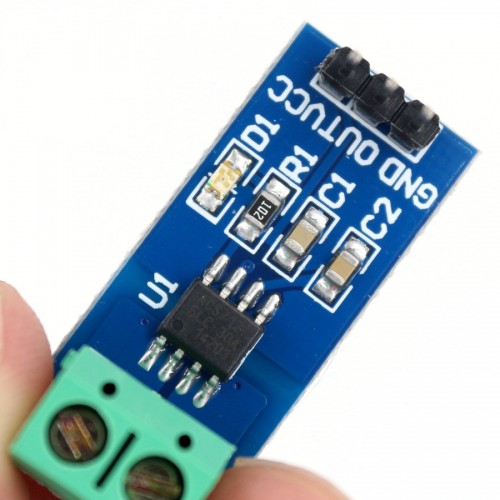

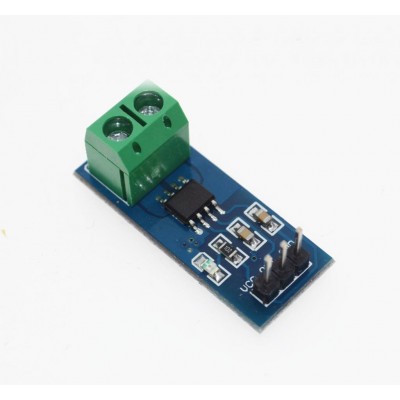

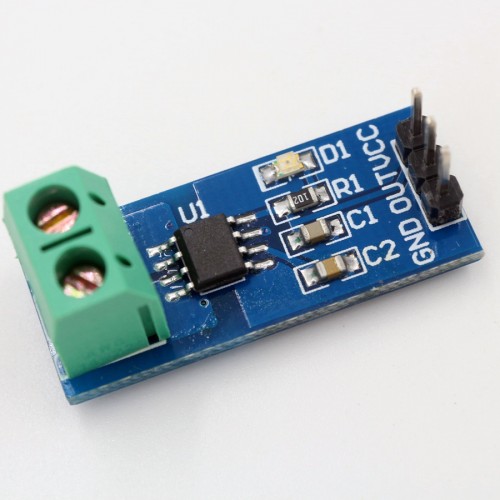

Bu kart bir kablo üzerinden geçen akımı tespit etmek için kullanılır. Allegro"nun ±30A ACS712T ELC-5B manyetik etkiye bağlı lineer akım sensörüdür. -30A'den +30 A’e kadar çift yönlü giriş akımı için tasarlanmıştır. Akımını ölçmek istediğiniz kablonun uçlarını konnektöre bağlayıp out kısmından değerleri okuyabilirsiniz.

ÖZELLİKLER:

• Hata payı %5"in altında olmak üzere, analog voltaj (185 mV/A) çıktısı verir.
• Düşük sesli analog sinyal yolu.
• Hall etkisi ile elektronik izolasyon,
  • Hall etkisi sensörü kullanmanın anlamı IC"nin akım hattını sensörün elektroniğinden elektriksel olarak izole edebilmesi (2.1 kV RMS"e kadar) ve böylece sensörün akım hattı üzerinde herhangi bir yere takılabilip elektriksel izolasyon gerektiren uygulamalarda kullanılabilmesidir.
• Ayarlanabilir bant genişliği,
  • Kart üzerindeki filtre olarak tanımlı pinler üzerine bir kapasitör ekleyerek 80 kHz bant genişliği isteğe bağlı olarak düşürülebilir.
• Yüksek kesinlik ve güvenilirlik: tipik toplam çıkış hatası oda sıcaklığında ve fabrika ayarlarında 4%, çok stabil çıkış ofset voltajı, neredeyse sıfır manyetik histerezis.
• -30A'den 30A'e çift yönlü giriş akımı için tasarlanmıştır.

        *Stabil sensör IC, aşırı akıma beş defaya kadar dayanabilir.

TEKNİK ÖZELLİKLER:

• ACS712 Sensör Çipi,
• 5v ile besleme ve güç ışığı led göstergesi,
• Analog çıkış,
• İletken yolda iç rezistansı tipik olarak 1.2 miliOHM"dur.
• Çalışma sıcaklığı:  -40°C ~ 85°C,
• Ağırlık 4g,
• Akım Değeri: 30A.

PAKET İÇERİĞİ:

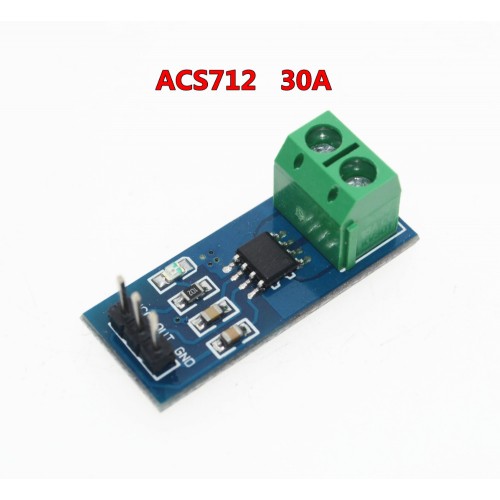

• 1 x ACS712 Doğru Akım Sensörü -30A / +30A
