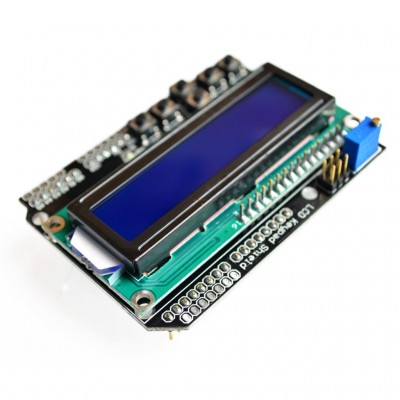

DF Robot tarafından tasarlanmış, oldukça popüler olan bu LCD shield, Arduino Uno, Leonardo, Mega ve Mega ADK gibi Arduino kartları ile tam uyumlu, üzerinde 2x16 LCD ve tuş takımı bulunmaktadır. Kart üzerinde güç pinleri, A1,A2,A3,A4 ve A5 analog pinleri ile 13,12,11,3,2,1 ve 0 dijital pinleri harici kullanımlar için dışarıya çekilmiş durumdadır. A0 pini tuşlardan analog okuma yapma amacıyla kullanılmaktadır.LCD kontrast ayarı kart üzerinden ayarlanabilmektedir. Bununla beraber LCD"nin backlight özelliği pasif hale getirilebilir.

ÖZELLİKLERİ:

Kontrol ve çeşitli amaçlar için kullanılabilecek 6 adet push buton.
Kullanılmayan pinler dışarıya aktarılmıştır. Bu sayede farklı sensörler ve modüller ile beraber kullanılabilir.
Çeşitli endüstriyel, robotik ve hobi projelerinde sıklıkla kullanılmaktadır.

TEKNİK ÖZELLİKLER:

Çalışma Voltajı: 5V,
Pin Dağılımı:
- Analog 0: Buton (select, up, right, down and left),
- Digital 4: DB4,
- Digital 5: DB5,
- Digital 6: DB6,
- Digital 7: DB7,
- Digital 8: RS (Veri ve Sinyal Gösterimi Seçimi),
- Digital 9: Enable,
- Digital 10: Arka Işık Kontrolü.
