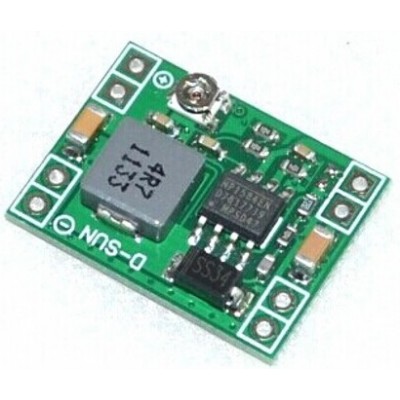

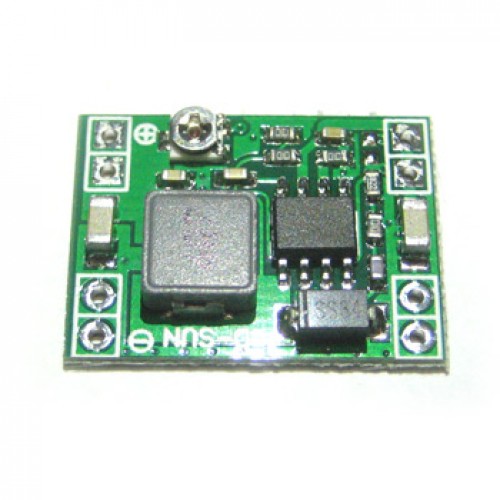

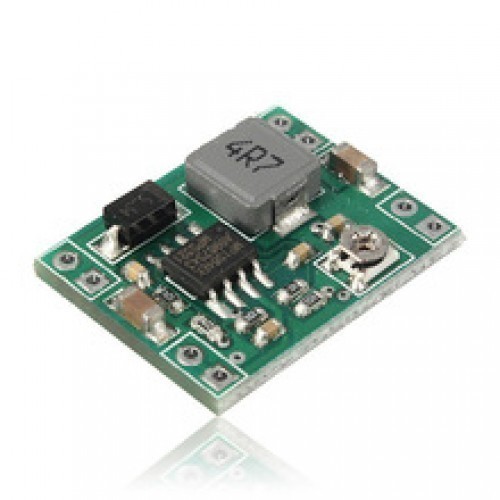

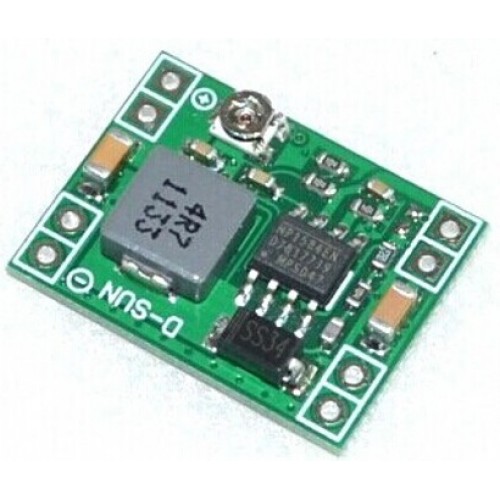

DC-DC step-down voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü bulunmaktadır. Regülatör üzerinden 3A"e kadar akım akabilmektedir. XM1584 voltaj düşürücü devredir. Giriş gerilimi 4.5-28V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki mini potansiyometreden yararlanılarak 0.8-20V arası çıkış gerilimi elde edilebilir.

ÖZELLİKLER:

Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.
Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için boş pin bulunmaktadır. Bu sayede erkek header lehimleyerek breadboard veya farklı kartlara entegre edilebilir veya direk kablo lehimleyerek kullanabilirsiniz.
Kart ile yapılan uygulamalarda giriş gerilimi her zaman çıkış geriliminden daha yüksek olmak zorundadır.

TEKNİK ÖZELLİKLER:

Giriş Gerilimi: 4.5V - 28V,
Çıkış gerilimi: 0.8 V ~ 20 V,
Çıkış Akımı: 3A (Max),

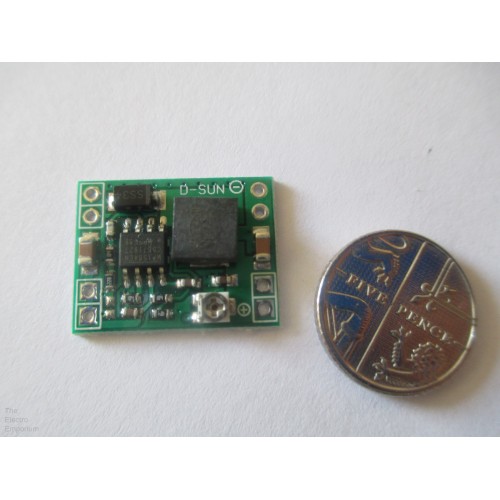

Kart Ölçüleri: 23x17x4mm,
Verimlilik: 92% (Max),
Çalışma Sıcaklığı: -20°C ila + 85°C,

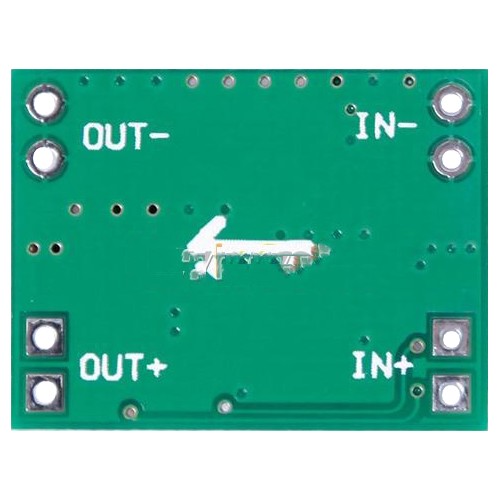

Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.
