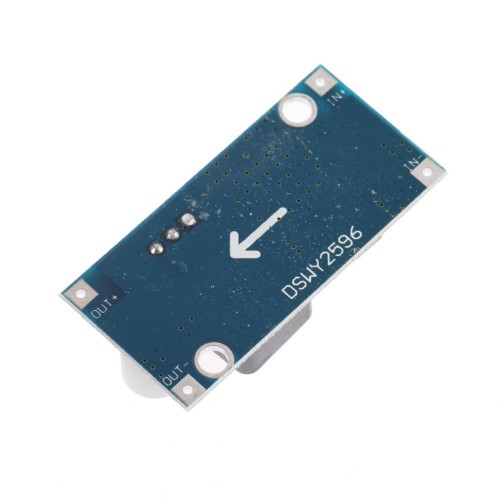

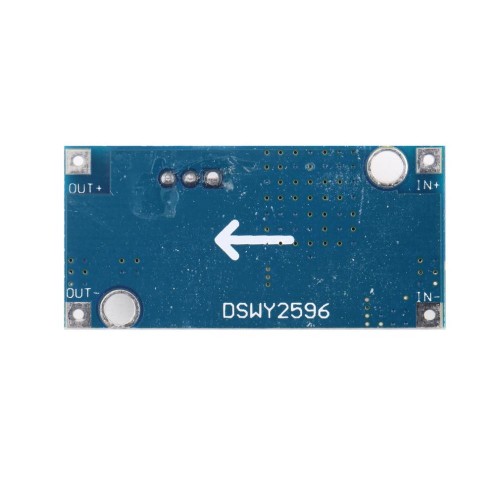

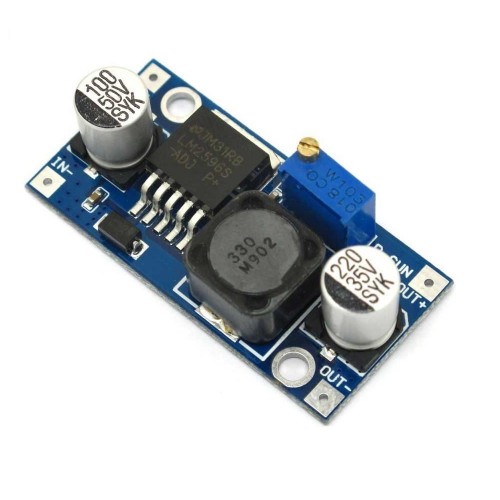

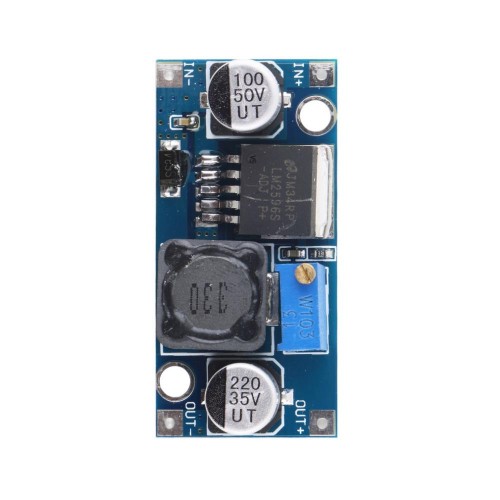

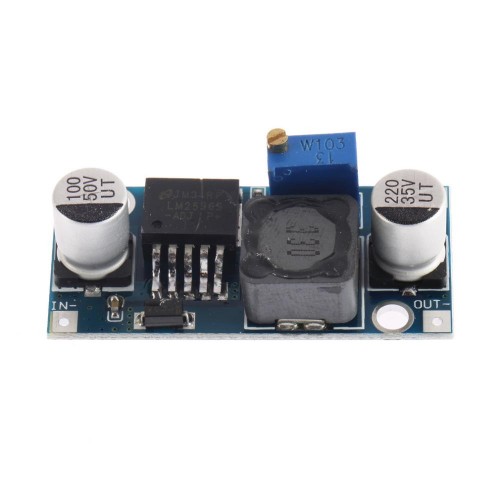

DC-DC step-down voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan LM2596 entegresi bulunmaktadır. LM2596 voltaj düşürücü devredir.

ÖZELLİKLER:

Regülatör üzerinden 3A"e kadar akım akıtılabilir.
Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.
Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için boş pin bulunmaktadır. Bu sayede erkek header lehimleyerek breadboard veya farklı kartlara entegre edilebilir veya direk kablo lehimleyerek kullanabilirsiniz.

KULLANIMI:

Giriş gerilimi 4-35V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 1.25-30V arası çıkış gerilimi elde edilebilir. Kart ile yapılan uygulamalarda giriş gerilimi her zaman çıkış geriliminden daha yüksek olmak zorundadır. Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- Negatif, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.

TEKNİK ÖZELİKLER:
