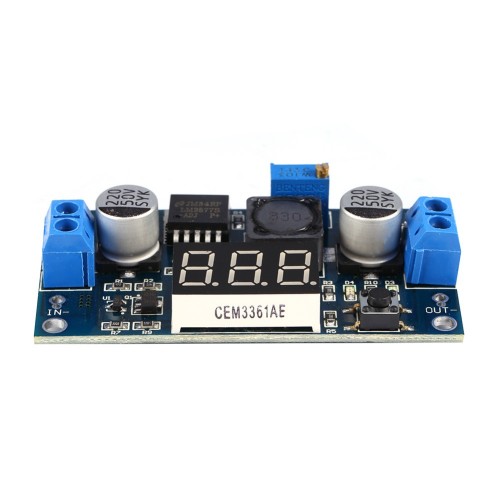

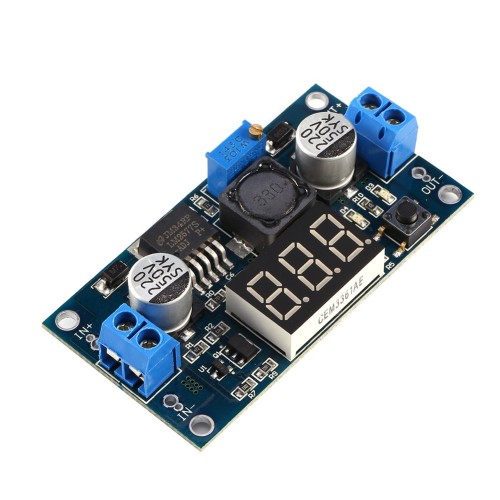

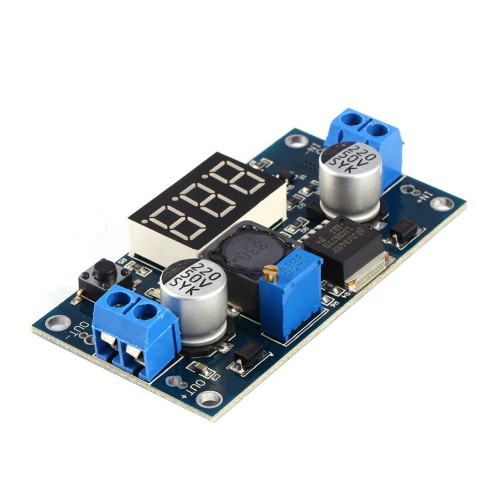

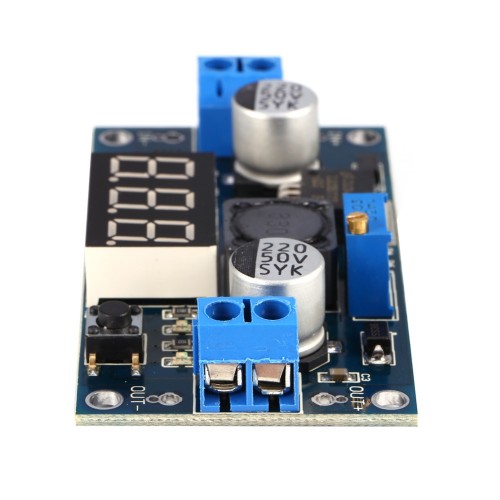

DC-DC step-up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan LM2577 entegresi bulunmaktadır. LM2577 voltaj yükseltici devredir. Giriş gerilimi 4-32V arasıdır. Bu aralıkta uygulanan voltaja değerine göre kart üzerindeki trimpottan yararlanırak 5-35V arası çıkış gerilimi elde edilebilir.

ÖZELLİKLER:

Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.
Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için pin yuvası bulunmaktadır. Buralara kablo ve erkek veya dişi header lehimlenerek kullanabilir.
Kart ile yapılan uygulamalarda çıkış gerilimi her zaman giriş geriliminden daha yüksek olmak zorundadır.

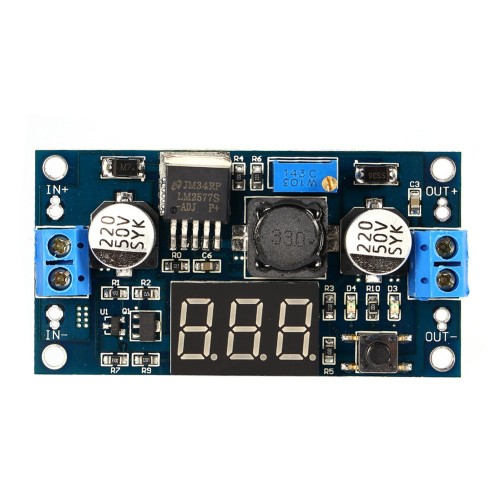

Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.
Aşağıda teknik özelliklerde belirtilen aralıktaki giriş gerilimi uygulandığında çıkış aralığındaki herhangi bir çıkış gerilimi elde edilebilir. Örneğin, giriş olarak 5V uygulanıp board üzerindeki trimpot çevrilerek çıkışta 12v veya 30v almak mümkündür.
Ürünler fabrika çıkışlı test edilmiştir.

TEKNİK ÖZELLİKLER:
