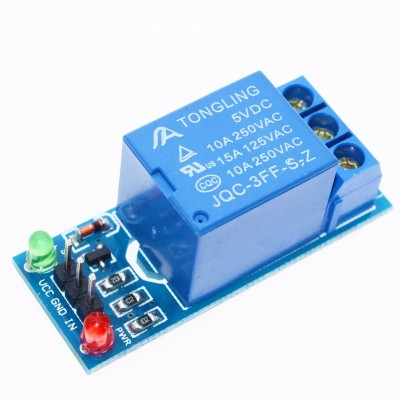

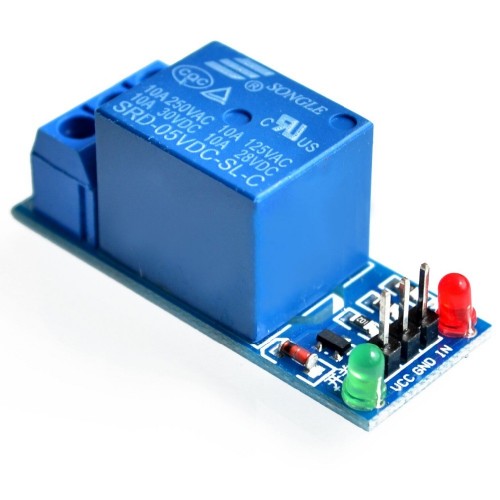

Üzerinde bir adet röle bulunan bir modüldür. İki adet gösterge ledi bulunur. Kart üzerindeki röleyi kontrol etmeniz için 5 volt sinyal giriş pini bulunmaktadır. Buradan vereceğiniz sinyal ile rölenin anahtar konumunu ayarlayabilirsiniz. Böylelikle üzerinden hem ac hem dc akım geçirebilir. Mikrodenetleyeciden tetik sinyali sırasında 20mA"lik bir akım çekmektedir.

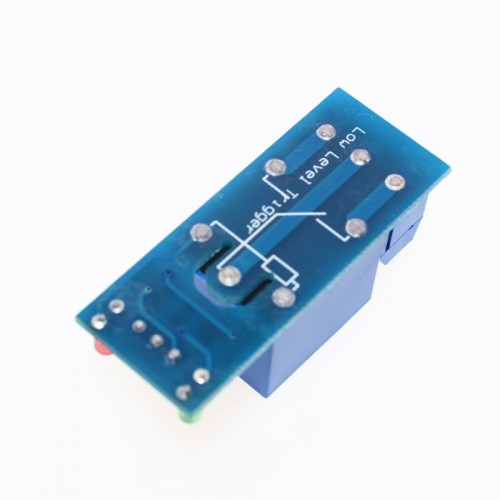

Röle basit bir açma/kapama anahtarıdır. Giriş voltajı 5 Volt olduğunda çalışır, giriş voltajı 0 Volt olduğunda kapanır. Röle aynı zamanda izolasyon sağlayan elektromekanik bir komponenttir. Kontrol (geliştirme) kartları ve shiled'ın bağlı olduğu düşük güç tarafıyla, röle modülünün çalıştığı yüksek güç tarafında, röle yoluyla bağlantı koparılmıştır. Bu şekilde yüksek voltaj/akım koruması sağlanmış olur. Röle lojik 0(0V) ile tetiklenir.

ÖZELLİKLER:

30VDC veya 220VAC gerilimde 10A"e kadar akımı anahtarlayabilmektedir.
5V ile 1'li role kontrol kartının kontakları kontrol edilebilir.
Gövde yapısı kimyasal ortamlara veya yüksek sıcaklığa dayanabilecek şekildedir.
Kablo karmaşası ve lehimleme ihtiyacı olmadan rahat çalışma olanağı sağlar.

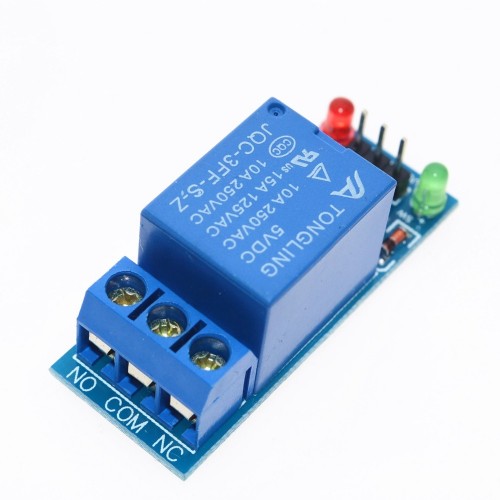

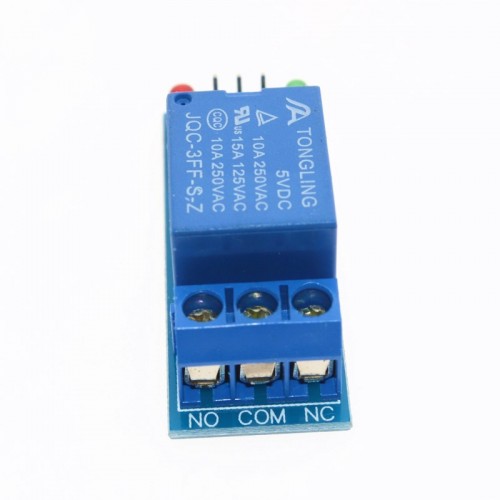

Ürün üzerinde 3 bağlantı terminali mevcuttur:
- COM(Ortak uç),
- NC (Normalde Kapalı),
- NO (Normalde Açık). Bu terminaller tetikleme durumunda kısa devre veya açık devre olması istenilen durumlarda kullanılabilmesi için dışarı alınmıştır.
Arduino kartlarla, ve üzerinde PIC, ARM, MSP430 MCU blulunan diğer kartlarla kolayca kullanılabilir.
Çeşitli hobi, endüstriyel ve robotik projelerde sıklıkla kullanılır.

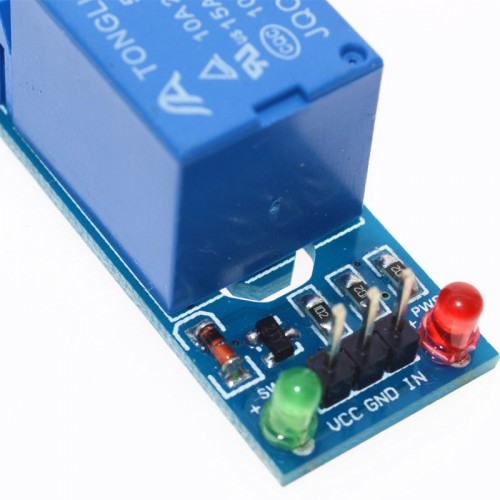

Röle için kontrol ledleri bulunmaktadır. İletme ve kesim durumlarının bilgisini üzerindeki bir ledleri yakarak gösterir.
Bu ürünle tek bir lambayı , tek bir motoru ve ya yüksek voltaj ve akım gerektiren uygulamalarınızı yapabilirsiniz.
Kolay kullanımlı pratik bir üründür.

TEKNİK ÖZELLİKLER:

Bobin sürme akımı: 20mA,
Çıkış sayısı: 1 kanal,
Kontrol voltajı: 5V TTL düzeyi,
Maksimum anahtarlama voltajı: 250VAC 30VDC,
Anahtarlama kapasitesi: 7A 28VDC, 10A 125VAC, 7A 240VAC [rezistif yük] ; 3A 120VAC,3A 28VDC [indüktif yük cosfi=0,4],
Kontak Mataryeli:AgCdO,
Kontak direnci: 100mohm,
Anahtarlama süresi:10ms maksimum,
Bırakma süresi: 5ms maksimum,
Maksimum ON/OFF anahtarlama: dakikada 30 kez (elektriksel olarak),
Çalışma sıcaklığı: -25°C ~ 70°C,
Ömür beklentisi: 100.000 kez (elektriksel olarak).
Ürün Ölçüleri: Boyutlar: 43 x 17 x 17.5mm
