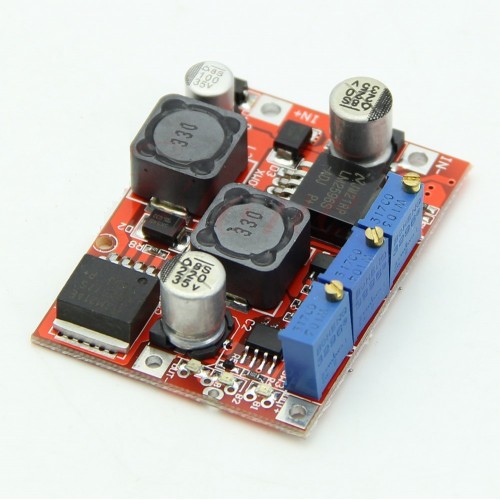

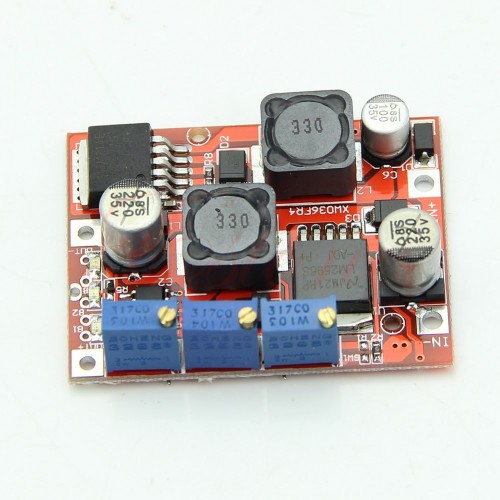

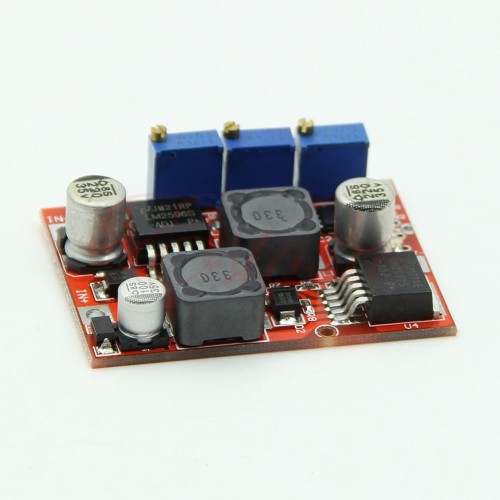

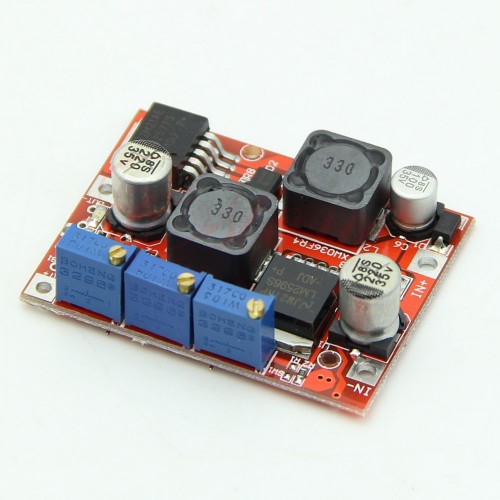

Üzerinde LM2577S voltaj yükseltici ve LM2596 voltaj düşürücü regülatör entegrelerini barındıran, buck-boost regülatör ile otomatik olarak girilen voltaj seviyesini üzerindeki trimpot yardımıyla isterseniz arttıran, isterseniz de azaltan bir voltaj regülatör kartıdır. Üstün performanslı regülatör üzerinden 4A"e kadar akım alınabilmektedir. Kartın giriş gerilimi 4V ile 35V arasında olup, çıkış gerilimi 1,25V ile 25V arasında ayarlanabilmektedir.

ÖZELLİKLER:

Giriş gerilimi uygulandıktan sonra kart üzerindeki trimpot ile çıkış gerilimi ayarlanmaktadır. Eğer çıkış gerilimi girişten düşük olsun isteniyorsa voltaj düşürücü regülatör otomatik olarak devreye girmektedir. Çıkış gerilimi, girişte yüksek olsun isteniyorsa da voltaj yükseltici regülatör otomatik olarak devreye girmektedir.
Kart üzerinde iki adet daha trimpot yer almaktadır. Bunlardan biri çıkış akımını sınırlandırmada kullanılan trimpottur. Diğeri ise "revolving light curren" trimpotudur. DC-DC voltaj regöletörü olarak kullanılmasının yanında ayrıca led driver ve solar regülatör olarak kullanılabilmektedir.
Ürünler fabrika çıkışlı test edilmiştir.

TEKNİK ÖZELLİKLER:

Giriş Gerilimi: 4V - 35V,
Çıkış Gerilimi: 1,25V - 25V,
Çıkış Akımı: 4A"e kadar,
Regülatör Kartı: Buck-Boost,
LM2577S ve LM2596 voltaj regülatör entegrelerinin ikisini de üstünde barındırır.
LED driver ve solar regülatör olarak kullanılabilinmektedir.
