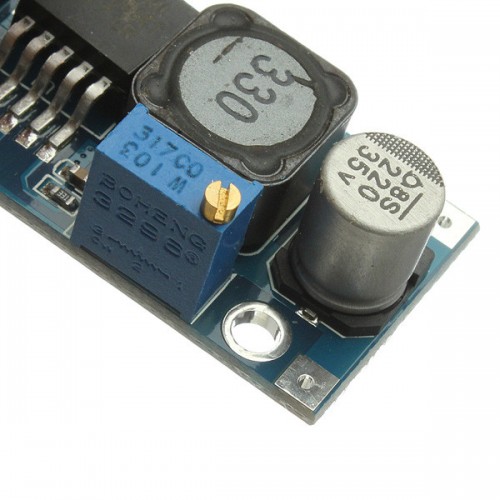

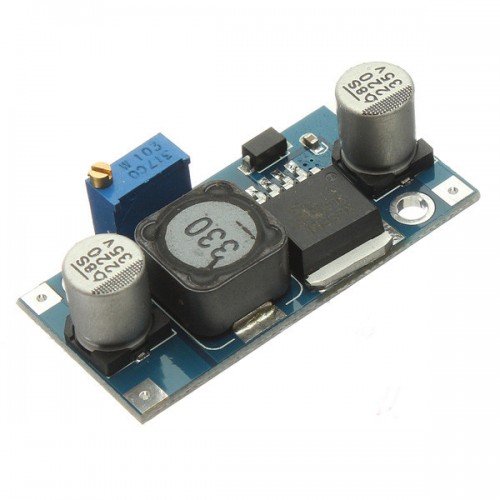

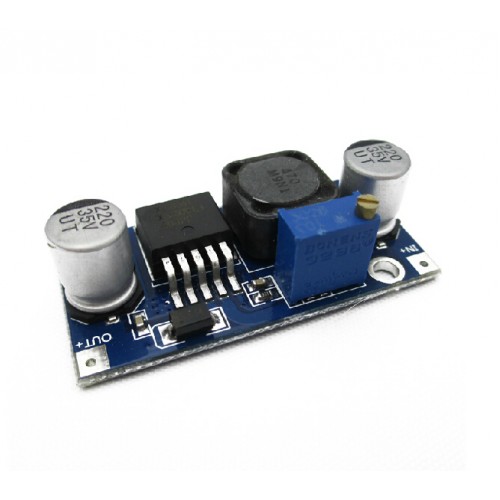

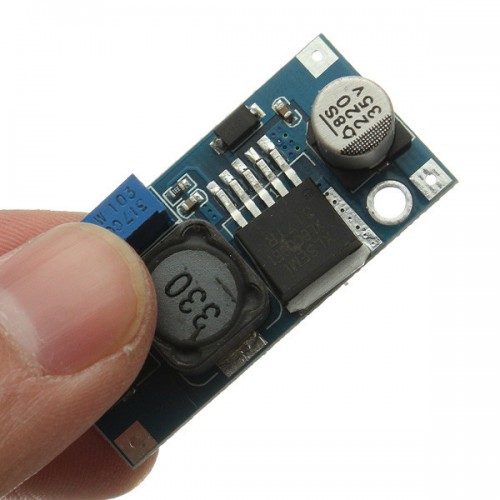

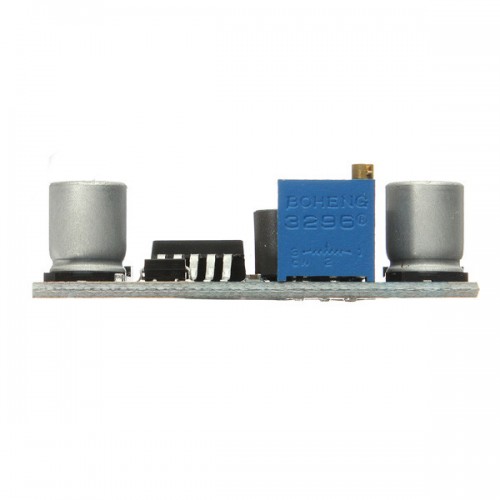

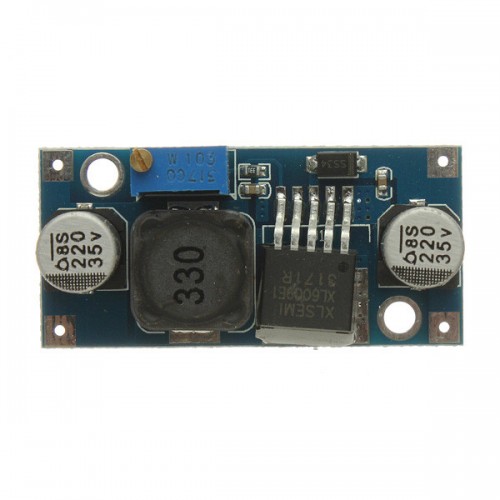

DC-DC step-up voltaj regülatör kartı üzerinde anahtarlamalı gerilim regülatörü olan XL6009 entegresi bulunmaktadır. XL6009 voltaj yükseltici devredir. Regülatör üzerinden 4A"e kadar akım akıtılabilir. Regülatör kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için pin yuvası bulunmaktadır. Buralara kablo ve erkek veya dişi header lehimlenerek kullanabilir. Giriş gerilimi 4-32V arasıdır. Bu aralıkta uygulanan voltaj değerine göre kart üzerindeki trimpot kullanılarak giriş geriliminden az olmamak kaydıyla 5-35V arası çıkış gerilimi elde edilebilir.

ÖZELLİKLER:

Çok kolay kullanıma sahip ve yüksek performanslı bu voltaj regülatörü kartı bir çok hobi ve robotik projenizde giriş gerilimlerinizi ayarlamanıza imkan vermektedir.

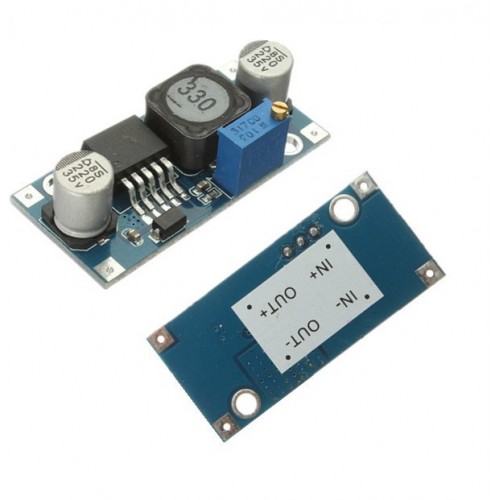

Kart üzerinde yer alan IN+ pozitif besleme girişi, IN- toprak, OUT+ pozitif çıkış gerilimi, OUT- ise toprak çıkışıdır.
Kart ile yapılan uygulamalarda çıkış gerilimi her zaman giriş geriliminden daha yüksek olmak zorundadır.

TEKNİK ÖZELLİKLER:
